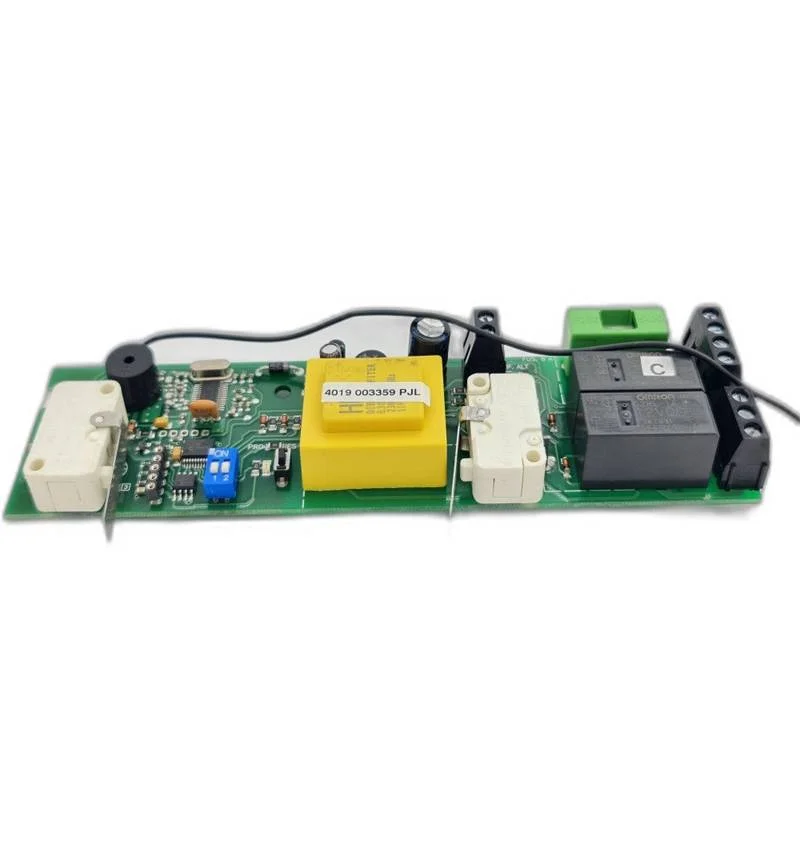

Circuito receptor y finales de carrera PUJOL Winner PLUS/N.

El cuadro de control monofásico para puertas enrollables Winner integra el sistema de maniobra y el receptor de radio compatible con emisores de código dinámico VARIO, ofreciendo un control seguro y fiable del automatismo.

Además, protege las entradas de maniobra mediante diodos zener, mientras que un fusible de 6A resguarda tanto la alimentación como el motor frente a posibles sobrecargas. Asimismo, incorpora un LED indicador de red, que permite comprobar rápidamente el estado de funcionamiento del sistema.

Funcionamiento

El usuario puede accionar la puerta mediante el pulsador alternativo (P.ALT) o a través de un mando con código dinámico VARIO. En este sistema, el automatismo no incluye cierre automático, por lo que la maniobra finaliza únicamente cuando se activa el final de carrera correspondiente, ya sea en apertura o cierre.

Por seguridad, el cuadro incorpora un tiempo máximo de funcionamiento de 2 minutos. Si el final de carrera no se activa dentro de este intervalo, el sistema detiene el motor automáticamente para evitar daños o sobreesfuerzos.

Características técnicas

• Alimentación: 220V AC ±10%

• Potencia máxima del motor: 0,5 HP

• Tiempo máximo de maniobra: 2 minutos

• Frecuencia de trabajo: 433,92 MHz

• Número máximo de emisores memorizables: 31

• Combinaciones posibles de código: 72.000 billones

• Programación de emisores: Autoaprendizaje

• Memorización independiente de funciones por código

• Sensibilidad del receptor: superior a -100 dBm

• Alcance aproximado: 50 metros

• Antena integrada

• Temperatura de funcionamiento: de 0°C a 70°C

• Homologaciones: conforme a las normativas ETS 300-220 y ETS 300-683

En conjunto, este cuadro de control ofrece una solución segura, precisa y fácil de configurar, especialmente diseñada para motores Winner en puertas enrollables.
