RP 25 Fotocelula de reflexión con espejo para puertas de garaje.

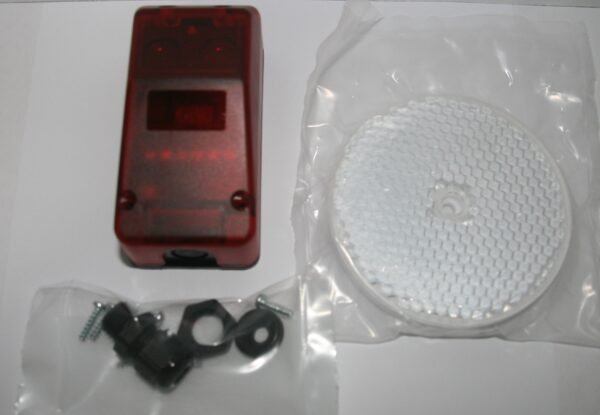

Fotocélula de reflexión RP 25 fabricada por Witt Sensoric.
Descripción de las funciones:

• Filtro polarizador: También reconoce con fiabilidad objetos brillantes entre la
  fotocélula y el reflector.
• Gran alcance: Ofrece garantías contra suciedad, lluvia, nieve y niebla.
• Entrada de cable opcional: La caja incluye 2 posibles entradas de cable que se pueden
  utilizar. La entrada del cable se puede realizar desde abajo o desde atrás rompiendo en cada caso la parte que
  se desee.
• Insensible a las fuentes de luz externas
  Las funciones de la fotocélula no se dañan con luz externa
  o con radiación solar.
• Alto modo de protección: La carcasa está herméticamente cerrada por lo que es adecuada
  para su uso al exterior.
• Salida de relé:
  Contacto de conmutación libre de potencial
• Contra polarización inversa:
  La fotocélula está protegida contra la polarización inversa
  del voltaje de alimentación.
• Caja de conexiones:
  El RP20/RP25 dispone de una amplia caja de conexiones.
  El prensa estopa también puede extraerse para una
  conexión sencilla.
• Tornillos de ajuste:
  La fotocélula se ajusta mediante los tres tornillos existentes
  en el interior de la caja de esta para conseguir el enfoque
  final.
• Indicador de suciedad:
  Si la fotocélula va ensuciándose poco a poco, entonces el
  LED rojo empieza a parpadear antes de que se produzca
  un mal funcionamiento en la fotocélula.
• Indicador de ajuste:
  El indicador LED parpadea en rojo, cuando la fotocélula
  no está correctamente ajustada al reflector. Cuando el LED
  pasa a color verde es que el ajuste es correcto.

La fotocélula de reflexión RP20/RP25 ha sido especialmente diseñada para instalaciones en puertas y ofrece la solución óptima para este tipo de aplicación.

Datos técnicos:

Voltaje operativo RP2O 15…36VDC, con
polarización inequívoca
Voltaje operativo RP25 10…40VDC o 24VAC ±25%
Listo para el funcionamiento <100ms tras UB en
Consumo de corriente máx. 30mA/24V
Tipo de luz rojo, 680nm pulsada, polarizada
Ángulo de apertura aprox. 1,5º del ángulo perigonal
Salida Relé, contacto de conmutación
Potencia de conexión mín. 1mA/min. 5VDC
máx. 0,6A/50VAC
máx. 0,5A/48VDC
(carga óhmica)
Tiempo de reacción <10ms, reconoce la
interrupción del haz de luz
Acción retardada del relé 100ms, cuando el haz de
luz está libre de nuevo el relé
tarda 100ms en accionarse
Tipo de conexión Conexión luminosa, significa el
relé está conectado, cuando el
haz de luz no esté interrumpido
Alcances RD82 SW4 0,5…12m
R100/100 0,5…15m
R30/60 0,5…8m
Indicadores Dual-LED rojo/verde
haz de luz interrumpido = se ilumina en rojo
haz de luz libre, funcionamiento crítico. = parpadea en rojo
4 destellos
haz de luz libre, gran alcance = se ilumina en verde
Función adicional Entrada prueba
(con 0V en el terminal 1se
desconecta el emisor)
Tipo de conexión Tornillo del terminal
máx. 1,5mm²
Material de la carcasa Parte inferior: ABS-GF15%
Parte superior: PMMA, rojo
Tipo de protección IP67 según EN60529
Temp. de funcionamiento -25…+60°C
Temp.eratura de almacenaje -35…+80°C
Peso aprox. 60gr.
Dimensiones 86x44x39mm³ (LxAxA)
