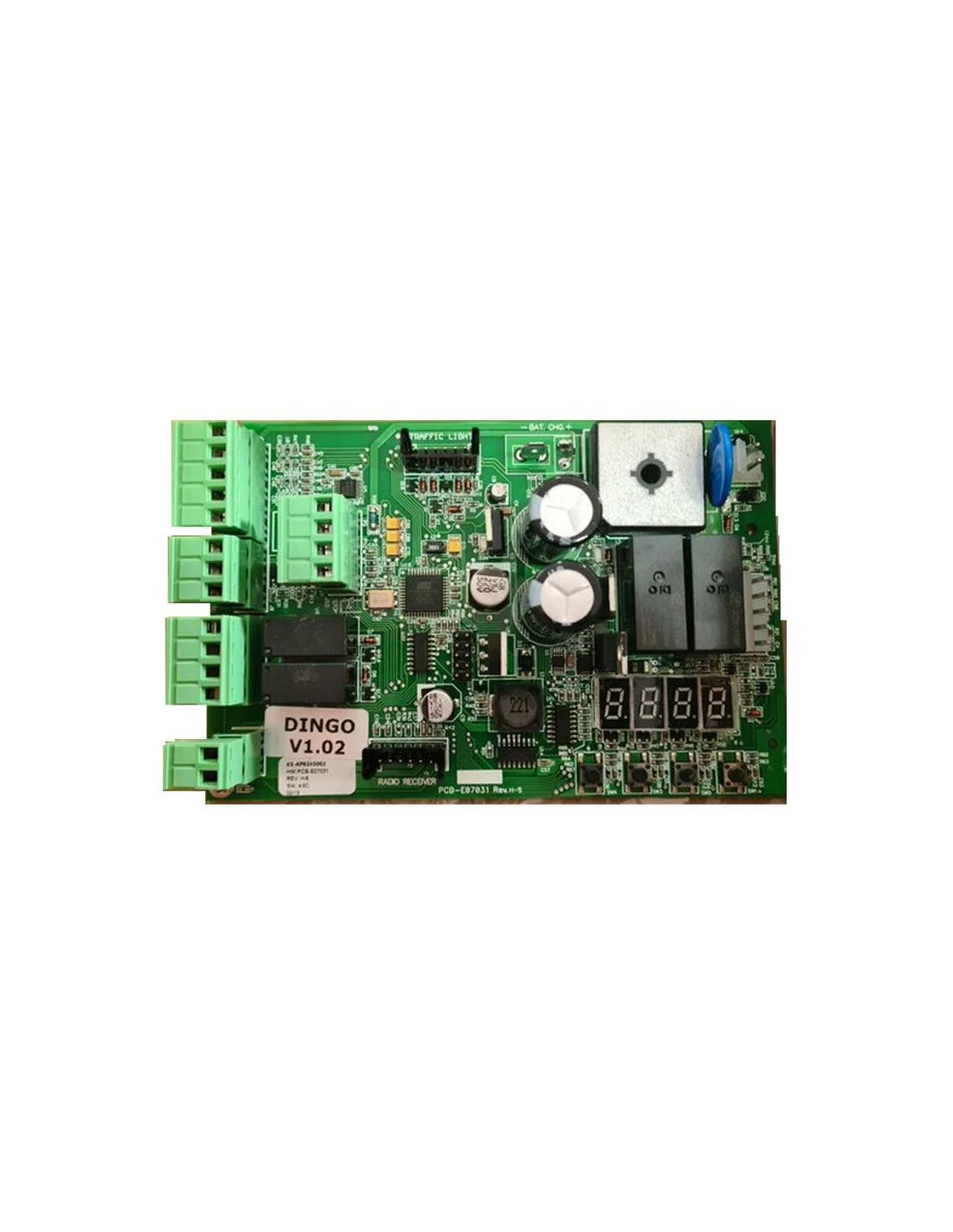

Placa de control motor puerta corredera ERREKA DINGO.

Cuadro electrónico de control para motor de puerta corredera ERREKA DINGO.

La central electrónica de 24V DC para motores corredera ofrece un control avanzado y seguro para automatismos de puertas correderas. Su programación se realiza mediante 4 pulsadores y una pantalla digital de 4 dígitos, lo que permite configurar fácilmente los parámetros de funcionamiento y visualizar el estado de las entradas y dispositivos conectados.

La central alimenta motores corredera de corriente continua de 24V y es compatible con los cargadores de baterías de emergencia ADO01 (LINCE y DOLFIN) y ADN01 (DINGO), garantizando el funcionamiento del automatismo incluso en caso de corte eléctrico.

Entre sus funciones de seguridad destaca la detección de obstáculos mediante sensor amperométrico con umbral ajustable, el test automático de los dispositivos de seguridad antes de cada apertura y la gestión independiente de seguridad en apertura y cierre. Además, trabaja con encoder, mejorando el control de la posición y la precisión de las maniobras.

La central también incorpora arranque y paro suave, velocidad regulable, salida para luz de cortesía con temporización ajustable, salida para lámpara de señalización libre de tensión y conector para tarjeta de gestión de semáforos. Asimismo, dispone de contador total de ciclos de funcionamiento y permite gestionar las funciones de start y apertura peatonal vía radio mediante receptores compatibles IRRE2, IRRE2-250 o RSD.

Características principales

• Programación mediante 4 pulsadores y pantalla digital de 7 segmentos.
• Alimentación para motores corredera 24V DC.
• Compatible con baterías de emergencia ADO01 y ADN01.
• Detección de obstáculos con sensor amperométrico programable.
• Funcionamiento con encoder.
• Arranque y paro suave en apertura y cierre.
• Velocidad de maniobra y desaceleración regulables.
• Salida para luz de garaje/cortesía con tiempo ajustable.
• Salida para lámpara de señalización libre de tensión.
• Entradas de seguridad independientes para apertura y cierre.
• Test automático de fotocélulas y dispositivos de seguridad.
• Contador total de ciclos de funcionamiento.
• Conector para tarjeta de gestión de semáforos.
• Gestión de apertura total y peatonal vía radio.

Características técnicas

• Alimentación: 230V AC – 50/60Hz
• Potencia máxima motor: 100W
• Salida accesorios: 24V DC / 0,315A
• Salida lámpara señalización: contacto libre de tensión 5A
• Salida luz cortesía: contacto libre de tensión 5A
• Tiempo de espera regulable: 3 a 240 s
• Tiempo luz cortesía regulable: 3 a 240 s
• Temperatura de trabajo: -20 °C a +60 °C
