Descripción

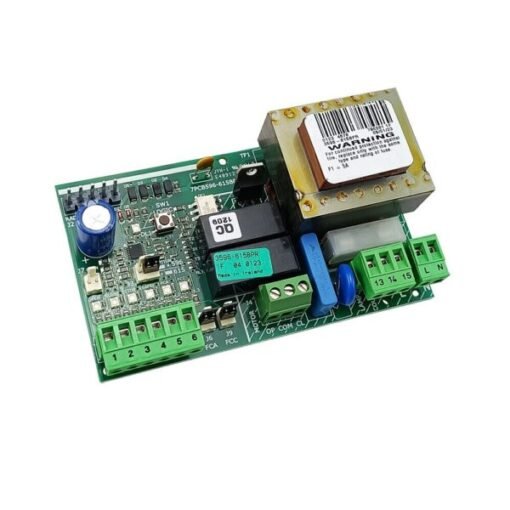

Cuadro de control FAAC 595/615 BPR.

Central electrónica de control para automatismos de puertas enrollables, barreras, basculantes.
Referencia FAAC 790281.

CARACTERÍSTICAS TÉCNICAS:

Tensión de alimentación de red: 220-240V~ 50/60 Hz.
Potencia máxima: 4W.
Potencia máxima del motor: 800 W.
Carga máxima de accesorios: 250 mA.
Lógicas de funcionamiento: B/C – B – C – EP – AP – P – Por defecto = EP.
Funciones programables: Funcionamiento para barrera o puertas basculantes, Lógicas, Tiempo de trabajo, Tiempo de pausa.
Tiempo de trabajo (time-out): Autoaprendizaje (0-10 min en pasos de 2,5 seg) – Predeterminado=10 min.
Tiempo de pausa: Autoaprendizaje (0-5 min en pasos de 1,5 s) – Predeterminado=30 s.
Entradas del cuadro de bornes: Abrir, Cerrar, Parar, Dispositivos de seguridad en cierre, Finales de carrera, Alimentación.
Salidas del bloque de terminales: Motor, luz intermitente, lámpara de cortesía y fuente de alimentación de accesorios.
Fusibles de protección: F1 = 6,3 A – 250V~ – F2 = auto rearmado.
Temperatura ambiente de funcionamiento: -20°C ÷ +55°C.

MANUAL CUADRO FAAC 595/615 BPR 790281:

DESCARGA MANUAL CUADRO FAAC 595/615 BPR
